Sensörünüze mobil cihazınızdan bağlanın
Hamilton Arc sensörlerinde transmitter, sensör başlığına entegre edilmiştir. Ölçüm değerleri, kalibrasyon ve sensör durumu; Bluetooth üzerinden ArcAir mobil uygulamasıyla ya da USB bağlantısıyla PC üzerinden izlenebilir ve yönetilebilir.
Bu yapı, ayrı transmitter ihtiyacını ortadan kaldırırken devreye alma, kalibrasyon ve bakım işlemlerinin sahada, sensörün yanında yapılabilmesini sağlar.
Entegre transmitter
Sensör başlığındaki mikro transmitter 4–20 mA ve Modbus RTU çıkışı verir. Ayrı transmitter gerekmez.
Sensörde saklanan kalibrasyon
Kalibrasyon ve sensör kalite verileri sensörün kendisinde tutulur.
Bluetooth ile kablosuz erişim
Arc Wi adaptörü, kablolu sinyali kesmeden şifreli Bluetooth bağlantısı sağlar.
Tahmine dayalı teşhis
Sensör kalite göstergesi, bakım ve değişim ihtiyacının önceden planlanmasına olanak tanır.

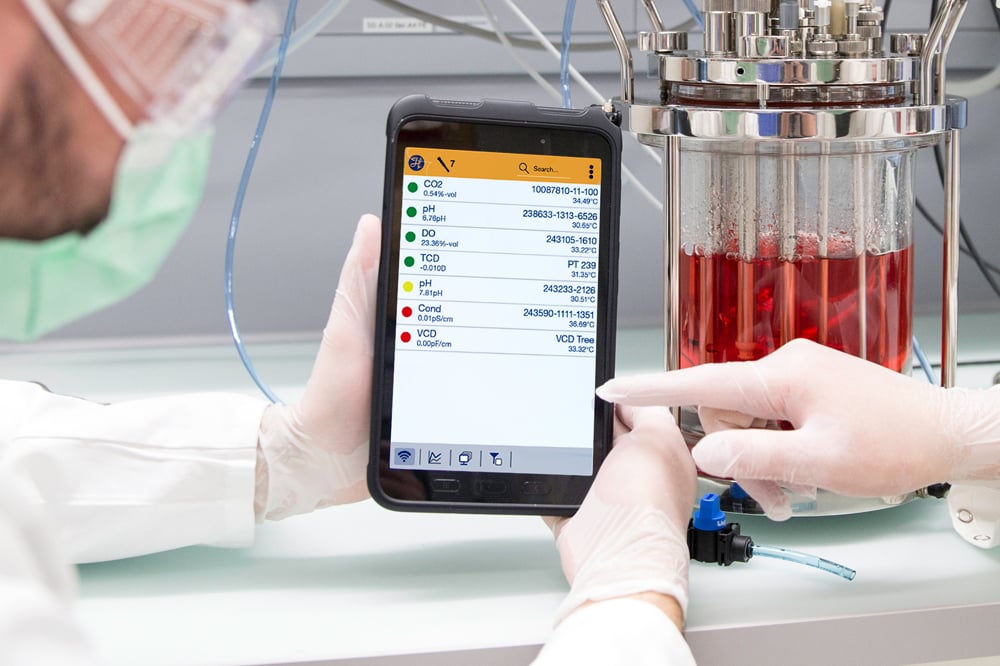

Mobil uygulama ile Bluetooth bağlantısı
Arc Wi adaptörü sensör başlığına takıldığında sensör, ArcAir uygulaması yüklü telefon veya tablet ile şifreli Bluetooth üzerinden iletişim kurar. Kontrol sistemine giden 4–20 mA ve Modbus sinyali bu sırada kesintisiz devam eder.
- Ölçüm değeri, sıcaklık ve sensör durumu sahada, sensörün yanında anlık olarak izlenir.
- Kalibrasyon ve doğrulama, uygulamadaki adım adım talimatlarla yapılır.
- 4–20 mA aralıkları ve Modbus ayarları gibi yapılandırma parametreleri ek bir cihaz gerektirmeden değiştirilir.
- Adaptör üzerindeki LED, sensör durumunu görsel olarak gösterir.
- Proses ortamındaki bağlantı menzili yaklaşık 20 metredir.

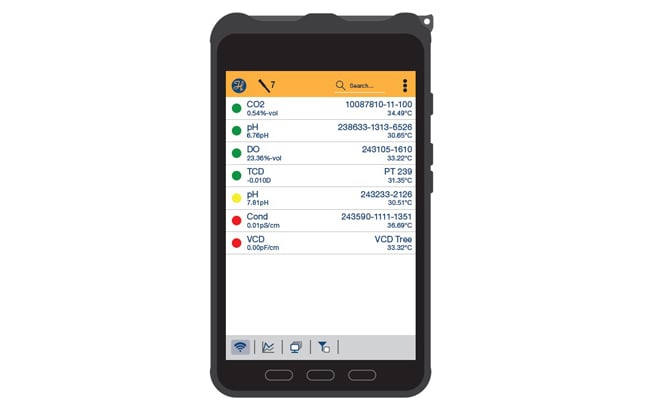

ArcAir, Android ve Apple cihazlarda çalışır. Sahada kullanım için ArcAir Advanced yüklü, IP68 koruma sınıfına sahip Arc View Mobile tablet de sunulmaktadır.
PC ile izleme ve yapılandırma
ArcAir'in Windows sürümü, Arc sensörlerine USB bağlantısıyla ya da Arc Wi adaptörü üzerinden Bluetooth ile bağlanır. Laboratuvarda veya tesiste kullanılan tüm Arc sensörleri tek bir gösterge panelinde toplanır; her sensörün yapılandırma, kalibrasyon ve doğrulama ekranına buradan erişilir.
- Kalibrasyon ve yapılandırma kayıtları denetlenebilir rapor olarak alınır.
- Ölçümler deney kaydı olarak izlenir ve dışa aktarılır.
- Şifreli veri tabanı yedekleme ve yazılım güncellemeleri desteklenir.
- Advanced sürümde yorum fonksiyonlu denetim izi, kullanıcı rolleri, parola yönetimi ve elektronik imza bulunur; 21 CFR Part 11 ve EU GMP Annex 11 gerekliliklerine uyumu destekler.
| İşlev | Basic | Advanced |
|---|---|---|
| Sensör durumu ve gösterge paneli | Var | Var |
| Yapılandırma, kalibrasyon, doğrulama | Var | Var |
| Deney kaydı ve dışa aktarma | Var | Var |
| Denetim izi, kullanıcı rolleri | Yok | Var |
| GMP dokümantasyonu, elektronik imza | Yok | Var |
Kontrol sistemine entegrasyon
Arc sensörler, başlıktaki mikro transmitter üzerinden iki programlanabilir 4–20 mA analog çıkış ve RS485 Modbus RTU dijital çıkış sağlar. Bu sayede sensörler PLC ve DCS sistemlerine ayrı transmitter kullanılmadan bağlanır.
FOUNDATION Fieldbus, Profibus DP, Profinet veya OPC UA kullanan sistemlerde Arc Modbus dönüştürücüleri ile ek yazılım geliştirmeye gerek kalmadan entegrasyon sağlanır. Dönüştürücüler pH, ORP, optik ve elektrokimyasal çözünmüş oksijen, iletkenlik, çözünmüş CO₂, canlı ve toplam hücre yoğunluğu parametrelerinin tamamını destekler.
Dar montaj alanlarında döner başlıklı Arc Wi Pivot adaptörleri kullanılabilir. Adaptörlerin şifreli Bluetooth'lu, Bluetooth'u açılıp kapatılabilen ve yalnız kablolu modelleri bulunmaktadır.
Arc sensörlerin devreye alınması sırasında 4–20 mA ve Modbus yapılandırması, sahada süpervizörlük hizmetimiz kapsamında birlikte tamamlanmaktadır.
Sık sorulan sorular
- Arc sensör nedir?
- Arc sensörlerin başlığında entegre bir mikro transmitter bulunur. Sensör, ayrı bir transmitter gerektirmeden 4–20 mA analog sinyal ve RS485 üzerinden Modbus RTU dijital çıkış verir. Kalibrasyon ve sensör kalite verileri sensörün kendisinde saklanır.
- Arc sensöre telefon ya da tabletten nasıl bağlanılır?
- Sensör başlığına takılan Arc Wi adaptörü, şifreli Bluetooth üzerinden ArcAir uygulamasıyla bağlantı kurar. ArcAir Android ve Apple cihazlarda çalışır. Adaptör kablolu sinyali kesmez; proses ortamındaki menzil yaklaşık 20 metredir.
- ArcAir ile hangi işlemler yapılabilir?
- Ölçüm değerlerinin ve sensör durumunun izlenmesi, kalibrasyon, doğrulama ve yapılandırma (4–20 mA aralıkları, Modbus ayarları gibi) ArcAir üzerinden yapılır. Birden fazla sensör tek bir gösterge panelinde izlenir; kalibrasyon ve yapılandırma kayıtları rapor olarak alınır.
- ArcAir Basic ve Advanced arasındaki fark nedir?
- İki sürümde de sensör durumu, gösterge paneli, deney kaydı, yapılandırma, kalibrasyon ve doğrulama bulunur. Advanced sürüm buna ek olarak yorum fonksiyonlu denetim izi, GMP dokümantasyon desteği, kullanıcı rolleri ve parola yönetimi ile raporlarda elektronik imza sunar.
- Arc sensörler Profibus, Profinet ya da OPC UA ile kullanılabilir mi?
- Arc sensörler RS485 üzerinden Modbus RTU ile haberleşir. Kontrol sistemi FOUNDATION Fieldbus, Profibus DP, Profinet veya OPC UA kullanıyorsa Arc Modbus dönüştürücüleri ile bağlantı sağlanır. Dönüştürücüler tüm Arc parametrelerini destekler.
